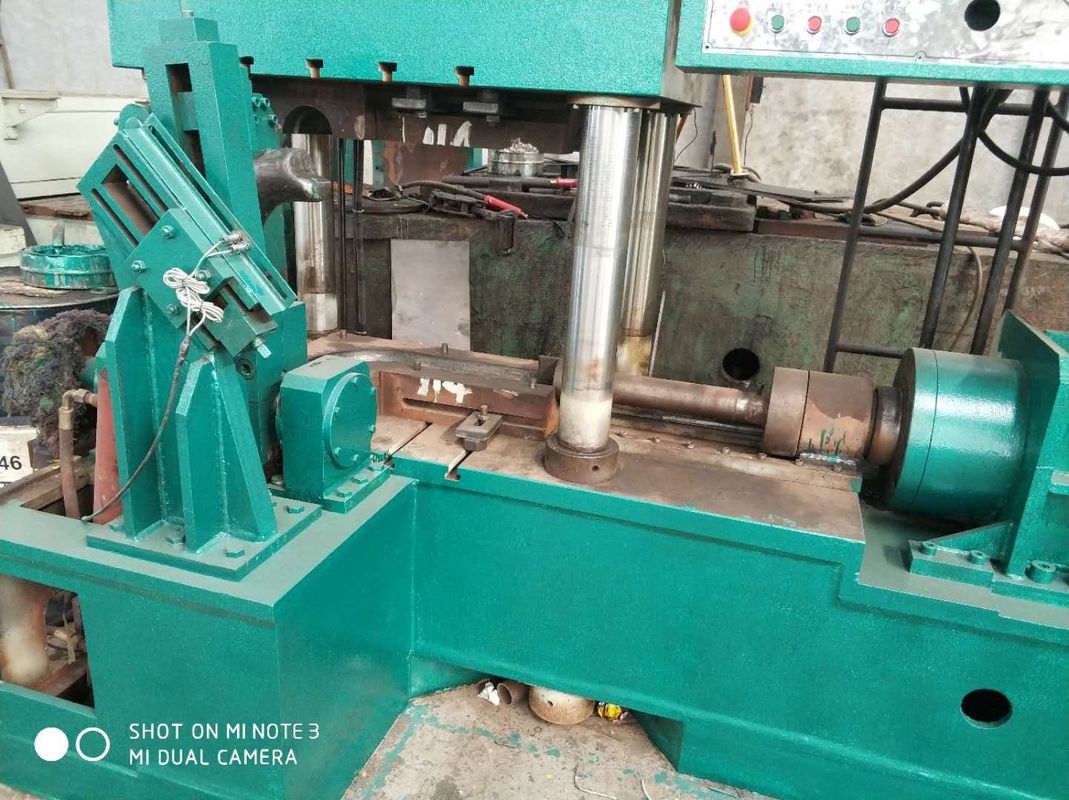

Máquina de acero inoxidable de la formación en frío del codo del CE 133m m

Parámetros del producto:

I. contenido de trabajo del proveedor

1. Diseño y fabricación.

2. Instalación.

3, eliminando errores.

En segundo lugar, el funcionamiento

1. Utilizado para el moldeado frío del empuje del codo de acero inoxidable.

2. La presión de trabajo clasificada del aceite es 25Mpa.The que la presión experimental del cilindro del aceite es 31.5MPa

3, presión principal 350T dos del cilindro, (diámetro interno 300m m del cilindro) movimiento eficaz 900m m.

4. La presión lateral del cilindro es 200T, (el diámetro interno del cilindro es 320m m) movimiento eficaz es 800m m.

5. Codo que forma el diámetro 133-219 de la gama.

6, poder 30KW del motor.

7, mandril de la revocación del 90° demoulding

8, las condiciones ambientales de la máquina fría del empuje: temperatura ambiente 5-38 grados, humedad relativa el ≤82%, voltaje de entrada de 380V de cuatro cables trifásico (- el 12%-- el +15%), frecuencia de la hora laborable 50Hz±2%.The pueden ser 24 horas al día trabajo continuo, el aire está libre de medios corrosivos, el equipo se deben actuar en el taller, allí es bastante espacio.

9, usando el aceite hidráulico antiusura YB-N46.

Tres, estándar del cilindro

1. La fabricación de cilindro del aceite se ajusta a los estándares JB/T10205-2000 y JB/T15622-2005.

2. El cilindro es el acero 45#, el final superficial interno es Ra0.3, la barra de pistón es el tubo inconsútil 45#, la superficie es croma plateado, pulido después de la galjanoplastia, ningunas líneas rectas, líneas espirales, final es Ra0.4.

3. Las otras piezas del cilindro se hacen de las forjas 45# para asegurar propiedades mecánicas.

4. La manga de la guía del pistón del cilindro principal adopta la manga de cobre, todos los sellos adoptan series estándar de la prioridad, y el sello de aceite principal se importa de Austria ACO.

5. Antes de que el montaje del cilindro, de la suavidad, dureza, haciendo juego tamaño y otros artículos de la barra del cilindro y de pistón sea examinado, y la calidad de las forjas y de los sellos será examinada. Las piezas usadas en el montaje del cilindro cumplirán los estándares, y la prueba de presión será realizada después del montaje del cilindro.

Cuatro, anfitrión,

1. La estructura principal es estructura del tres-haz y de la cuatro-columna. El equipo incluye el haz superior, baja el haz, resbalador, columna del vínculo, nuez, cilindro y dispositivo, etc materiales reversos. Los tres haces se sueldan con autógena con las placas de acero de alta calidad de Q235-A. Alambre de soldadura de alta calidad del uso 16Mo para asegurar la fuerza. Todas las piezas estructurales son trabajadas a máquina por la máquina del control numérico para asegurar exactitud.

2. Altura de la apertura máxima del resbalador: 1200m m.

3, el tamaño eficaz de la tabla de trabajo: sobre 1700mm- 900m m delanteros y traseros (excepto la pieza lateral del cilindro)

Hay un cilindro principal del aceite instalado en la línea de centro horizontal del haz superior. La barra de pistón del cilindro del aceite está conectada con el resbalador a través del reborde partido. Cuando el cilindro del aceite entra y los carros, el resbalador es conducido para moverse hacia arriba y hacia abajo por cuatro columnas. El pistón lateral del cilindro conduce la barra superior para moverse a lo largo de la diapositiva.

Dimensiones del equipo: 3800mm*2100mm*4200m m

Peso del equipo: 29T

Cinco, estación de la pompa hydráulica

La presión de trabajo máxima del sistema hydráulico es 25MPa, y la presión experimental es 31.5MPa.

Las superficies internas y externas del tanque de aceite se tratan con la prevención del moho. Una pantalla de filtro está instalada en el tanque de aceite, y se exhiben el nivel líquido y la temperatura de aceite.

El sistema hydráulico del conjunto se debe limpiar antes de prueba de la inyección del aceite.

Las estaciones de bombeo se diseñan con las conexiones integradas para reducir puntos de la salida. La bomba de aceite adopta la bomba de pistón axial variable manual con el flujo ajustable, presión interna máxima de 31.5Mpa y la presión del servicio del sistema 25Mpa.The tiene sobrecargar desbordamiento, el ajuste del flujo, el control de tiempo, el autoexamen del PLC y otras funciones.

La estación de bomba está instalada en la plataforma superior del equipo, reduciendo con eficacia la longitud de la tubería para reducir puntos de la salida del aceite y para ahorrar el espacio.

Seis, función del PLC

1, control del PLC, un moldeado dominante. Ponga el tubo en el molde y presione la tecla de partida para empujar automáticamente el sistema y para sacar el producto final.

2, PLC pueden exhibir velocidad, distancia, el número de cada hora de trabajo y el autoexamen del aceite hidráulico.

3, automáticas y manuales operaciones se pueden convertir, en el molde es depuración muy conveniente.

4. La presión del sistema hydráulico se puede fijar para proteger eficazmente el daño causado por el error de la operación del equipo.

5. Todo el control se concentra en un gabinete de funcionamiento, la pantalla táctil, el motor que corre, la parada total y el comienzo llenado líquido de la bomba y parar la exhibición del estado.

6. Componentes eléctricos: El PLC adopta el PLC de Mitsubishi, y otros componentes adoptan Schneider y Chint.
