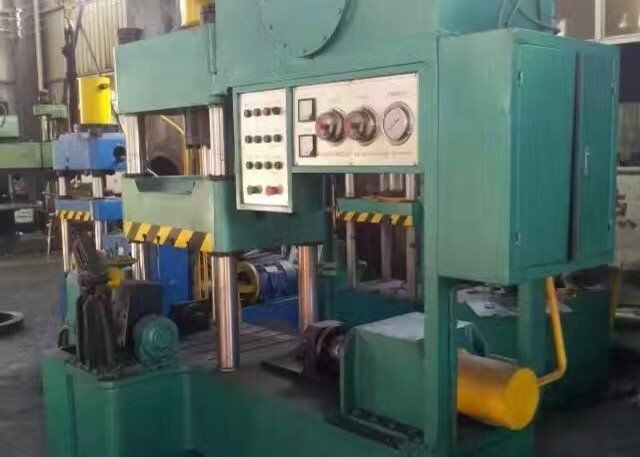

20m m Lucency que pinta la máquina de la formación en frío del codo 11kw

Parámetros del producto:

I. contenido de trabajo del proveedor

1. Diseño y fabricación.

2. Instalación.

3, eliminando errores.

En segundo lugar, el funcionamiento

1. Utilizado para el moldeado frío del empuje del codo de acero inoxidable.

2. La presión de trabajo clasificada del aceite es 25Mpa.The que la presión experimental del cilindro del aceite es 31.5MPa

3. La presión principal del cilindro es 63T y el movimiento eficaz es 500m m (el diámetro interno del cilindro es 180m m).

4. La presión lateral del cilindro es 50T, (el diámetro interno del cilindro es 160m m) movimiento eficaz es 600m m.

5. Codo que forma el diámetro 20-60 de la gama.

6, poder 11KW del motor.

7, mandril de la revocación del 90° demoulding

8, las condiciones ambientales de la máquina fría del empuje: temperatura ambiente 5-38 grados, humedad relativa el ≤82%, voltaje de entrada de 380V de cuatro cables trifásico (- el 12%-- el +15%), frecuencia de la hora laborable 50Hz±2%.The pueden ser 24 horas al día trabajo continuo, el aire está libre de medios corrosivos, el equipo se deben actuar en el taller, allí es bastante espacio.

9, usando el aceite hidráulico antiusura YB-N46.

Tres, estándar del cilindro

1. La fabricación de cilindro del aceite se ajusta a los estándares JB/T10205-2000 y JB/T15622-2005.

2. El cilindro es el acero 45#, el final superficial interno es Ra0.3, la barra de pistón es el tubo inconsútil 45#, la superficie es croma plateado, pulido después de la galjanoplastia, ningunas líneas rectas, líneas espirales, final es Ra0.4.

3. Las otras piezas del cilindro se hacen de las forjas 45# para asegurar propiedades mecánicas.

4. La manga de la guía del pistón del cilindro principal adopta la manga de cobre, todos los sellos adoptan series estándar de la prioridad, y el sello de aceite principal se importa de Austria ACO.

5. Antes de que el montaje del cilindro, de la suavidad, dureza, haciendo juego tamaño y otros artículos de la barra del cilindro y de pistón sea examinado, y la calidad de las forjas y de los sellos será examinada. Las piezas usadas en el montaje del cilindro cumplirán los estándares, y la prueba de presión será realizada después del montaje del cilindro.

Cuatro, anfitrión,

1. La estructura principal es estructura del tres-haz y de la cuatro-columna. El equipo incluye el haz superior, baja el haz, resbalador, columna del vínculo, nuez, cilindro y dispositivo, etc materiales reversos. Los tres haces se sueldan con autógena con las placas de acero de alta calidad de Q235-A. Alambre de soldadura de alta calidad del uso 16Mo para asegurar la fuerza. Todas las piezas estructurales son trabajadas a máquina por la máquina del control numérico para asegurar exactitud.

2. Altura de la apertura máxima del resbalador: 700m m.

3, el tamaño eficaz de la tabla de trabajo: alrededor de 500mm- 550m m delanteros y traseros (excepto la pieza lateral del cilindro)

4. Hay un cilindro principal del aceite instalado en la línea de centro horizontal del haz superior. La barra de pistón del cilindro del aceite está conectada con el resbalador a través del reborde de compensación. El pistón lateral del cilindro conduce la barra superior para moverse a lo largo de la diapositiva.

5, dimensiones del equipo: 1700mm*800mm*2200m m

Cinco, estación de la pompa hydráulica

1. La presión de trabajo máxima del sistema hydráulico es 25Mpa, y la presión experimental es 31.5Mpa.

2, la superficie interior y exterior del tanque de aceite para el tratamiento antioxidante, instalado en el filtro del tanque de aceite, nivel líquido del sistema, exhibición de la temperatura de aceite.

3, el sistema hydráulico entero se deben limpiar antes de la operación de prueba de la inyección del aceite.

4. La estación de bomba se diseña como conexión integrada para reducir puntos de la salida. La bomba de aceite adopta la bomba de pistón axial variable manual con el flujo ajustable, presión interna máxima de 31.5Mpa y la presión del servicio del sistema 25Mpa.The tiene sobrecargar desbordamiento, el ajuste del flujo, el control de tiempo, el autoexamen del PLC y otras funciones.

5. La estación de bomba está instalada en la plataforma superior del equipo, que puede reducir con eficacia la longitud de la tubería y reducir el punto de la salida del aceite y ahorrar el espacio.

Seis, función del PLC

1, control del PLC, un moldeado dominante. Ponga el tubo en el molde y presione la tecla de partida para empujar automáticamente el sistema y para sacar el producto final.

3, automáticas y manuales operaciones se pueden convertir, en el molde es depuración muy conveniente.

4. La presión del sistema hydráulico se puede fijar para proteger eficazmente el daño causado por el error de la operación del equipo.

5. Todo el control se concentra en un gabinete de funcionamiento, la pantalla táctil, el motor que corre, la parada total y el comienzo llenado líquido de la bomba y parar la exhibición del estado.

6. Componentes eléctricos: El PLC adopta el PLC de Mitsubishi, y otros componentes adoptan Schneider y Chint.

VII. instalación de equipo

1. El proveedor dirigirá la instalación y el comprador cooperará activamente.

2. El proveedor proporcionará los dibujos del equipo de base, y el demandante construirá según los dibujos. El proveedor será responsable de dirigir la construcción.

4. El demandante es responsable de fijar el cable eléctrico en la ubicación especificada por el proveedor.

VIII. depuración del equipo

1. Después de que el demandante cumpla las condiciones que encargan, el proveedor terminará el trabajo que encarga del equipo con la cooperación vigorosa del demandante.

2. El comprador proporcionará los materiales de la eliminación de errores, el aceite hidráulico 46#, la fuente de alimentación, el etc.

3. El proveedor será responsable de solucionar la falta causada por el equipo durante encargar.

IX. aceptación del equipo

1. En el plazo de 5 días laborables después de la realización de la eliminación de errores y de la operación normal del equipo, el demandante conducirá la inspección de aceptación de acuerdo con las disposiciones del acuerdo técnico.

2. Ambas partes firmarán en la hoja de la aceptación para la confirmación después de que se acepte el equipo.

Garantía de X. Equipment

1. En caso de fracaso de equipo en el plazo de un año a partir de la fecha de la firma para la inspección de aceptación, el proveedor será responsable de mantenimiento y proporcionará recambios gratuitamente (a excepción de error de la operación).

2. Mantenimiento del curso de la vida del equipo. Después del período de garantía, si hay una falta, el proveedor la mantendrá gratuitamente, pero el comprador es responsable del coste de recambios y de personales técnicos, y el proveedor proporcionará personales técnicos gratuitamente.
